OU1600超声波测厚仪

产品描述：OU1600超声波测厚仪是沧州欧谱新研发的智能型超声波测厚仪，采用新的高性能、低功耗微处理器技术，基于超声波测量原理，可以测量金属及其它多种材料的厚度，并可以对材料的声速进行测量。可以对生产设备中各种管道和压力容器进行厚度测量，监测它们在使用过程中受腐蚀后的减薄程度，也可以对各种板材和各种加工零件作精确测量。本仪器可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。

服务热线:0317-3038768

立即咨询

产品介绍

一、产品概述

OU1600超声波测厚仪是沧州欧谱新研发的智能型超声波测厚仪，采用新的高性能、低功耗微处理器技术，基于超声波测量原理，可以测量金属及其它多种材料的厚度，并可以对材料的声速进行测量。可以对生产设备中各种管道和压力容器进行厚度测量，监测它们在使用过程中受腐蚀后的减薄程度，也可以对各种板材和各种加工零件作精确测量。本仪器可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。

二、工作原理

OU1600超声波测厚仪对厚度的测量，是由探头产生超声波脉冲透过耦合剂到达被测体，一部分超声信号被物体底面反射，探头接收由被测体底面反射的回波，精确地计算超声波的往返时间，并按下式计算厚度值，再将计算结果显示出来。

三、主要功能

●适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度；
●可配备多种不同频率、不同晶片尺寸的双晶探头使用；
●具有探头零点校准、两点校准功能, 可对系统误差进行自动修正；
●已知厚度可以反测声速，以提高测量精度；
●具有耦合状态提示功能；
●测量速率：标准速率每秒钟4次,快速率：每秒20次；
●自动探头识别：自动识别主机说明书上探头类型列表中的探头；
●调整内部参数，并修正V声程错误；
●零位补偿模式：补偿探头温度和零位偏移；
●显示保持/空白模式：显示测量读数后，屏幕上保持读数或显示空白；
●有EL背光显示，方便在光线昏暗环境中使用；
●有剩余电量指示功能，可实时显示电池剩余电量；
●具有自动休眠、自动关机等节电功能；
●小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰；

四、技术参数

测量范围	0.75～500mm 取决于所用探头、被测材料及表面情况
显示分辨率	0.1/0.01mm
声速范围	1000～9999 m/s
示值精度	±(0.5%H+0.04)mm H为被测物实际厚度
测量单位	公制与英制
显示	高对比度的段码液晶显示
背光	高亮度EL背光
存储容量	可存储20组(每组最多99个测量值)厚度测量数据
管材测量下限	Φ20mm×3.0mm(5PΦ10 探头，钢材)
操作时间	可连续操作100 小时(不开背光时)
通讯接口	USB 2.0
工作电源	2节5号电池
操作环境	-20～+50℃、相对湿度≤90％
存储温度	-30℃～+70℃
外形尺寸	150×74×32 mm
整机重量	245g(不包括电池)

五、仪器配置

	序号	名称	数量	备注
标准配置	1	主机	1台
	2	标准探头(5MHz)	1只
	3	耦合剂	1瓶
	4	ABS仪器箱	1只
	5	随机资料	1份
可选配置	6	粗晶探头(2MHz)
	7	微径探头(7.5MHz)
	8	高温探头(5MHz)
	9	测厚仪阶梯试块
	10	数据线
	11	上机软件

六、探头选择

型号	1600-1	1600-2	1600-3	1600-4	1600-5	1600-6	1600-7
类型	标准探头	直探头	微径探头	粗晶探头	高穿透探头	高温探头	高温探头
频率	5MHZ	5MHZ	7MHZ	2MHZ	2MHZ	5MHZ	5MHZ
探头直径	10mm	10mm	6mm	12mm	22mm	14mm	14mm
测量范围	1.2～230.0mm (钢)	1.2～230.0mm (钢)	0.75～80.0mm (钢)	3.0～300.0mm(钢) 5.0-40mm(铸铁)	3.0～500.0mm(钢) 5.0-60mm(铸铁)	3.0～200mm (钢)	3.0～200mm (钢)
测量温度	-10～50℃	-10～50℃	-10～50℃	-10～50℃	-10～50℃	-10～300℃	-10～450℃
最小管径	Φ20mm	Φ20mm	Φ15mm	Φ20mm	Φ30mm	Φ30mm	Φ30mm

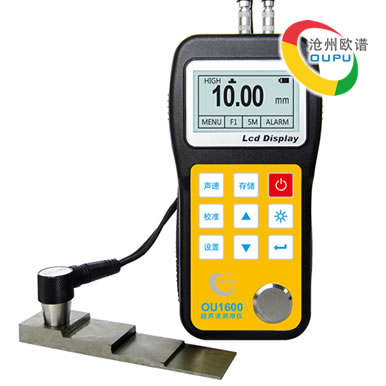

实物图
